前言

去年年底提了新车,这车什么都好就是自带的高德地图版本太低了,在高德地图已经进入6.x的时代,车机上自带的才4.x,更重要的是不支持升级,从高德官网下载的车机版安装提示签名不同,覆盖安装又没有权限,就很难受,好在高德官方论坛里面有很多大佬都有提供共存版本,非常好用。

但是,作为一个Android开发人员,怎能如此没有追求,当然得自己造一个出来啊。

前期准备

首先需要感谢的是高德地图的APK没有进行加固,这大大减轻了我们反编译的工作量,为此我们需要以下工具:

  1. apktools.jar 用于对apk进行反编译及重新打包 官方地址

  2. dex2jar 用于将apk中的dex文件转换为可读的jar格式 下载地址

  3. jd-gui 用于查看反编译出来的源码信息的图像化工具 下载地址

由于部分网站可能被墙无法访问,可以选择从我打包好的云盘下载

当然,最后还不能忘了下载 高德地图车机版

最终环境结构如下:

文件结构

反编译流程

反编译获取有效信息

首先第一步就是通过 apktools.jar 工具对官方的apk进行解包;

1
2
# 通过 apktools.jar 进行解包
$ java -jar .\apktool_2.6.0.jar d .\AUTO_V6.1.0.600644_release_signed.apk

命令执行后会在当前路径生成一个 AUTO_V6.1.0.600644_release_signed 文件夹,这里面就是apk解包之后的内容,我们后续的修改也是基于这个文件夹

接着将 AUTO_V6.1.0.600644_release_signed.apk 当作压缩文件打开,将其中的 classes.dex 文件解压到当前路径,并通过 dex2jardex 文件转换为 jar 文件

1
2
# 将 dex 转换为 jar
$ .\dex2jar-2.0\d2j-dex2jar.bat .\classes.dex

命令执行后会在当前路径生成 classes-dex2jar.jar 文件

修改关键信息

修改包名

要做共存版,最重要的当然是修改应用包名了,打开 .\AUTO_V6.1.0.600644_release_signed\AndroidManifest.xml,第一行里面 package 属性就是包名,改为你自己的包名,注意不要和其它应用重复即可,我这边是在后面加上了.coexist修改为com.autonavi.amapauto.coexist

包名

修改其它配置

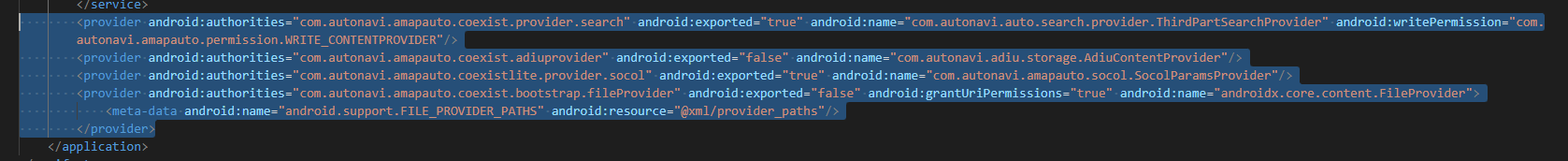

仅修改包名并没有结束,除此之外,我们还需要将 AndroidManifest.xml 文件中的所有涉及到权限及内容提供者的原 com.autonavi.amapauto 修改为 com.autonavi.amapauto.coexist

权限

内容提供者

生成APK

重新打包成apk

在对解包后的数据进行修改之后,我们可以再通过 apktools.jar 将文件夹重新打包为 apk

1
2
# 重新打包为apk
$ java -jar .\apktool_2.6.0.jar b .\AUTO_V6.1.0.600644_release_signed -o .\AUTO_V6.1.0.600644_coexist_unsigned.apk

执行后会在当前路径生成 AUTO_V6.1.0.600644_coexist_unsigned.apk,这个时候的apk是没有签名的,无法进行安装使用。

重新签名

对于没有签名的apk,可以通过jarsigner -verbose -keystore 【签名文件】-storepass 【签名密码】 -signedjar 【输出APK】 【未签名APK】 【签名别名】进行签名

1
2
# 重新签名
$ jarsigner -verbose -keystore .\wj_android.jks -storepass xxxxxx -signedjar .\AUTO_V6.1.0.600644_coexist_signed.apk .\AUTO_V6.1.0.600644_coexist_unsigned.apk xxxxxx

签名完成会在当前路径生成 AUTO_V6.1.0.600644_coexist_signed.apk,这个apk就可以直接进行安装使用了

绕过校验机制

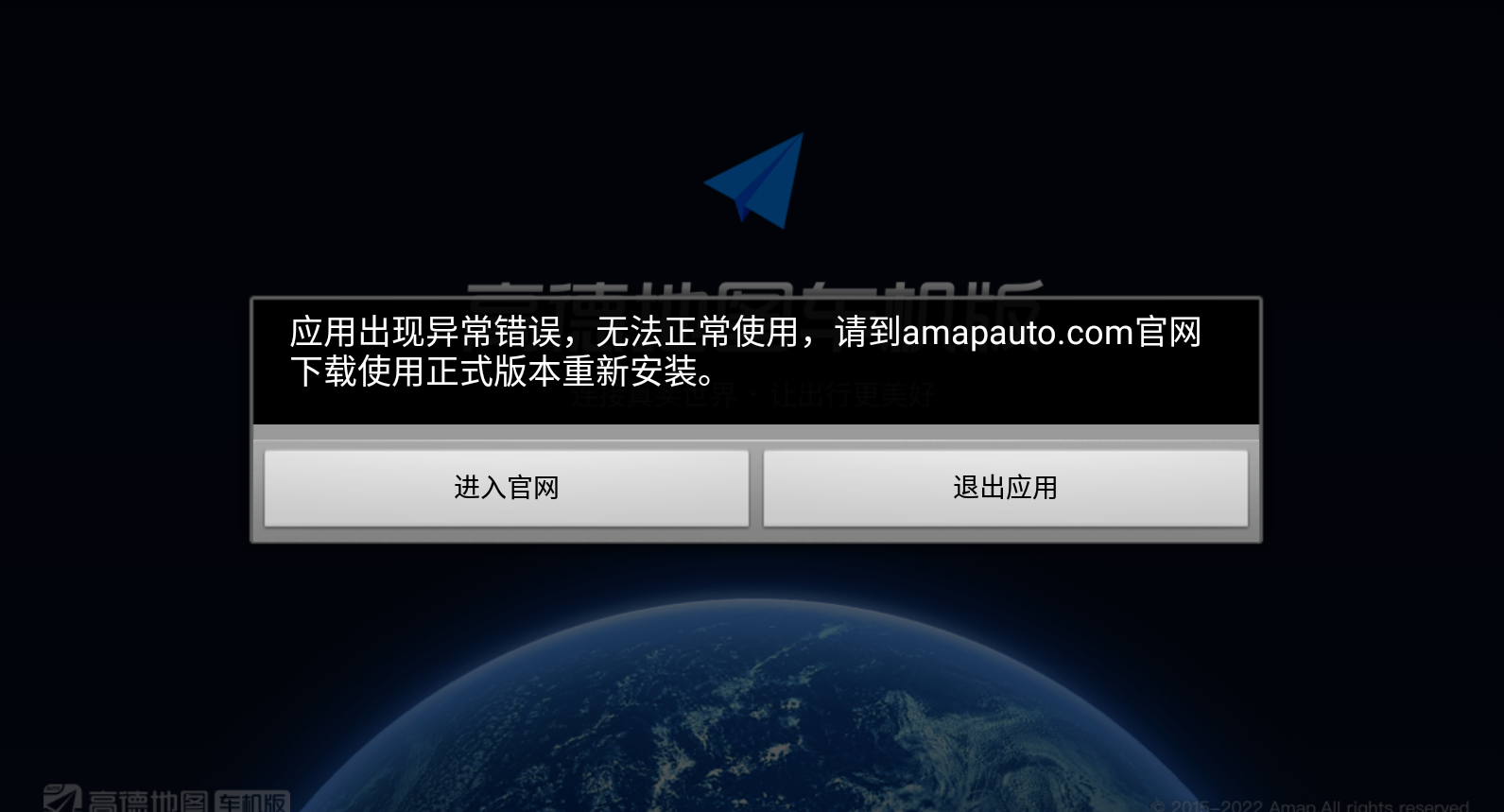

在安装完上面的apk打开后,你会发现根本无法使用,会提示应用出现异常错误

高德地图异常

这个是高德地图启动的时候做了签名相关的校验,我们修改了包名及签名,所以无法通过校验

定位启动界面

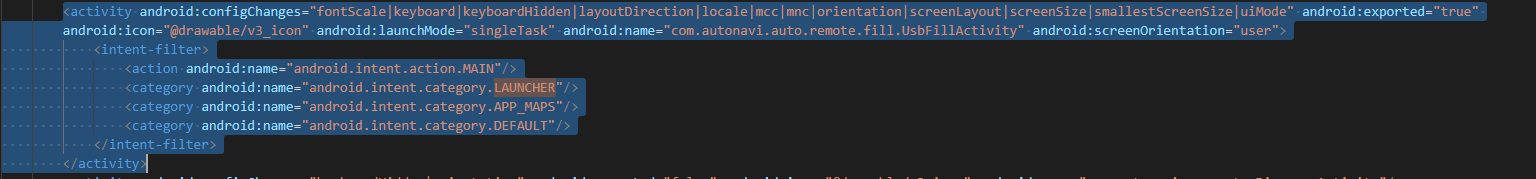

定位启动界面其实很简单,还是打开之前的 AndroidManifest.xml 文件,在其中搜索 android.intent.category.LAUNCHER,其所在 Activity 就是启动界面

启动页

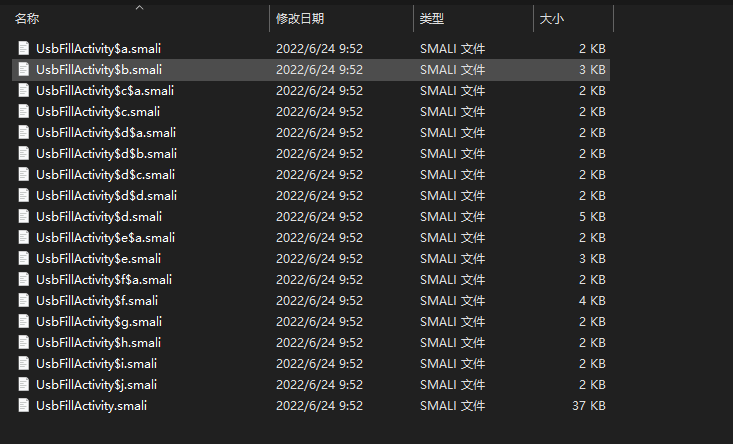

然后我们就可以按照这个包路径,在之前界面的文件夹里面找到对应的源文件了,解包出来的代码是smali格式的

SMALI文件

一个简单的类被拆成了这么多,并且对应smali代码我们也不熟悉,更重要的是smali中的中文都被编码了,排查起来更加困难,这个时候我们前面转换出来的 classes-dex2jar.jar 文件就派上了用场

定位校验逻辑

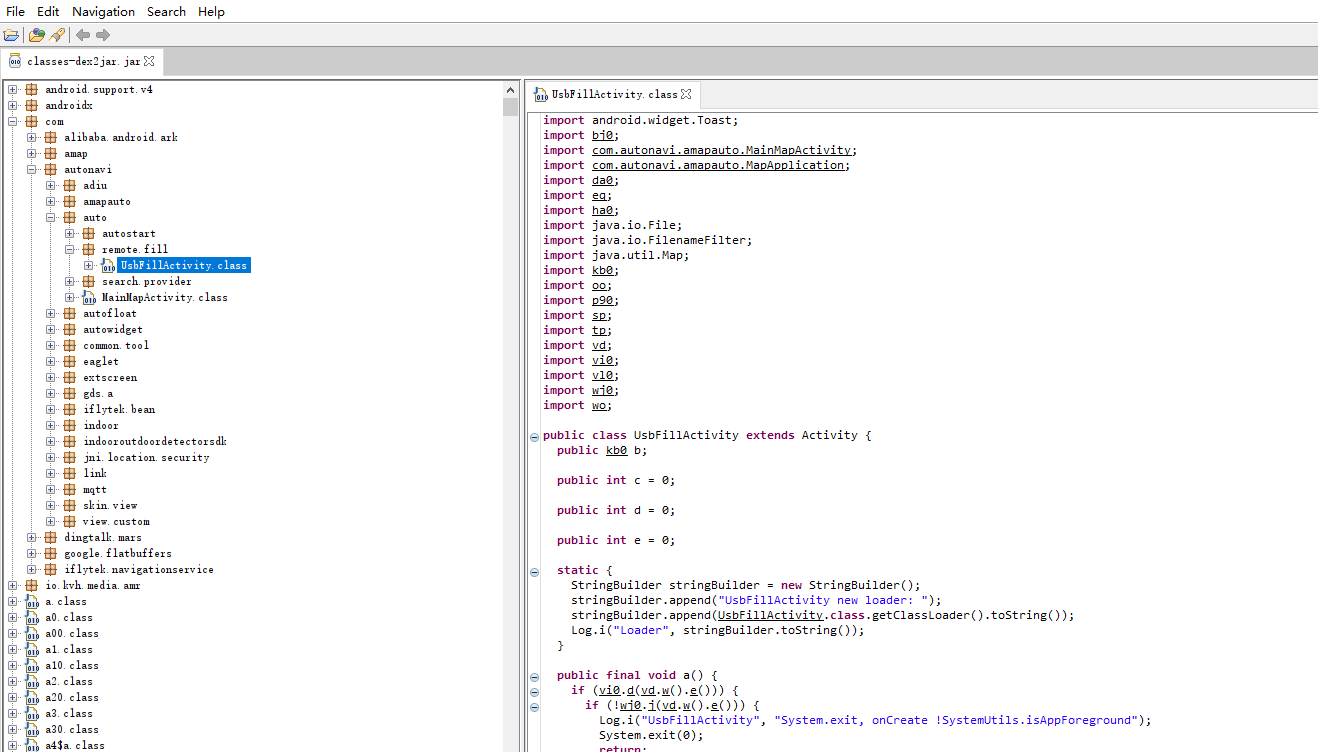

打开 jd-gui 并将classes-dex2jar.jar 拖拽到窗口里,我们很快找到启动 Activity 的代码

FILLACTIVITY

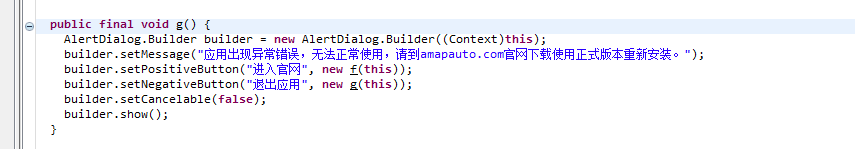

在这里我们可以直接搜索错误信息文本

错误信息

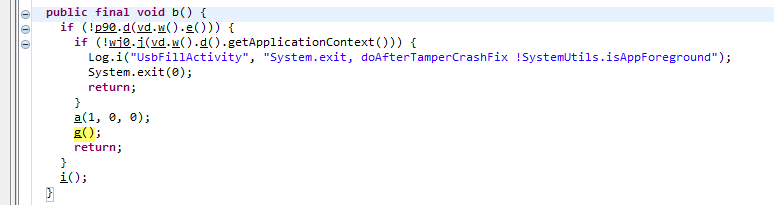

我们找到方法 g() 的调用地点

调用地点

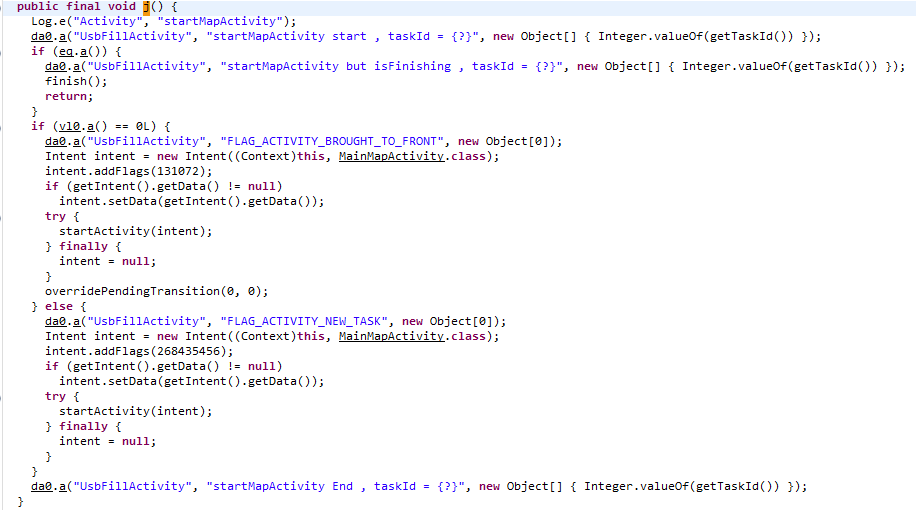

根据上面的代码,我们能简单的推断,方法 i() 就是跳转进入导航界面

跳转地图

由此可知关键代码 p90.d(vd.w().e()) 如果返回为 false 则会直接打开地图,否则就会提示异常

校验代码

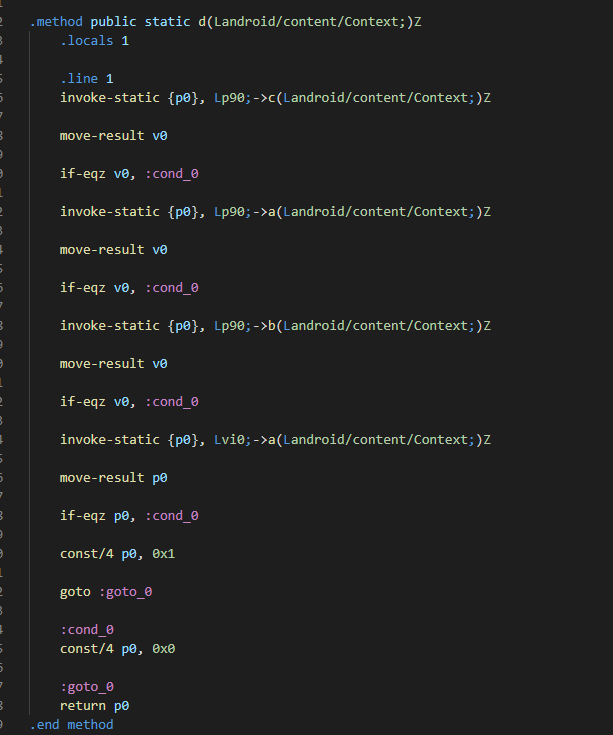

这里我们在回调解包出来的 smali 代码里,找到 p90 这个文件,找到 d(Context) 这个方法

关键方法

修改校验逻辑

smali 语法和 Java 还是有很大差别的,但是我们不需要精通,对应这个校验方法看上去很复杂,但是我们的需求只不过是让这个方法返回 true 即可,因此修改如下:

修改后方法

修改之后再按照上面 打包APK 的步骤重新打包就能正常使用了。

资源修改

如果你想要给APP修改为不同的名称,不同的图标甚至是替换内部的图片,这些就都很简单了,只需要找到对应的图片、文本资源,直接进行替换就可以了,不需要像修改包名那么复杂

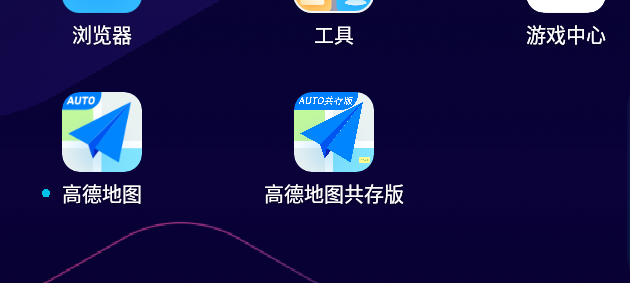

最终效果

来看下安装的最终效果吧

最终效果
